Hoe stel je een warmtewisselaar met verhoogde afzuigcapaciteit in?

We zien voornamelijk in Nederland dat er warmtewisselaars met verhoogde afzuigcapaciteit toegepast worden in de pluimveestallen. Wat betekent dit? De afzuigcapaciteit is dan het dubbele van de inblaascapaciteit.

Om de verhoogde afzuigcapaciteit optimaal te gebruiken, dienen de warmtewisselaars iets anders ingesteld te worden dan de warmtewisselaars met gelijk debiet op inblaas en afzuig capaciteit. Laten we het toelichten.



Gelijkdruk houden

Bij standaard units zijn we gewend dat inblaas- en afzuigventilatoren simultaan opbouwen, gelijkmatig dus. Bij units met verhoogde afzuigcapaciteit is de opbouw anders, ze gaan uit elkaar lopen. Hierdoor ontstaat onderdruk in de stal. We willen gelijkdruk houden tot het maximum van de inblaasventilator, en daarom kunt u de afbouw op ‘inblaas’ instellen. Deze regeling zorgt ervoor dat de opbouw simultaan blijf.

We lichten het toe met een voorbeeld met een afzuigventilator van 40.000 m³/u en een inblaas ventilator van 20.000m³/u. Zie Screenshot 1.

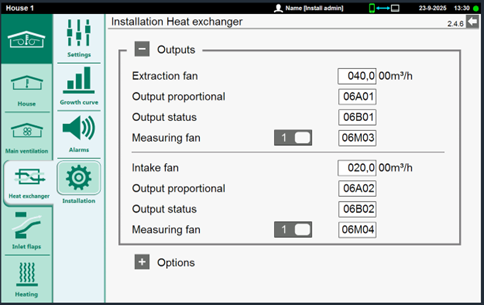

Screenshot 1



Afbouw ‘nee’

Onder de knop Opties (Options) kunt u de afbouw (Reduction) instellen. Met de afbouw op nee  zullen de inblaas en afzuig ten allen tijd op hun berekende waarde doordraaien. Dit gebeurt zelfs als het al (veel) te warm in de stal is. Zie Screenshot 2.

Screenshot 2



Afbouw ‘ja’

Zet u de ‘afbouw’ op ‘ja’, dan bouwen beide ventilatoren af als het te warm wordt in de stal. Zie screenshot 3. Tevens wordt de afzuig en inblaascapaciteit tijdens de opbouw afgesteld naar procenten. Bij units met een verhoogde afzuig zal er vervolgens een verschil ontstaan in het daadwerkelijke debiet. Zie Grafiek 1.

Screenshot 3



Afbouw ‘inblaas’

Indien afbouw op ‘inblaas’ wordt ingesteld, betekent dit dat tijdens de afbouw alleen de inblaas afgebouwd zal worden. Zie screenshot 4. De afzuig blijft op z’n berekende waarde doordraaien. Dit is tevens een voorwaarde voor de regelgeving.
Tijdens de opbouw worden de ventilatoren nu netjes gelijk gehouden op debiet (m3/u). Hierbij wordt de gelijkdruk in de stal gewaarborgd (tot aan de maximum van de inblaas).  Zie grafiek 2.

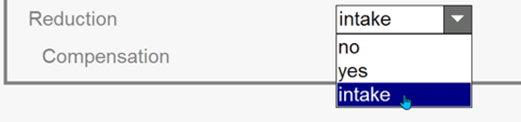

Screenshot 4



Grafiek 1 en 2
